加工方法

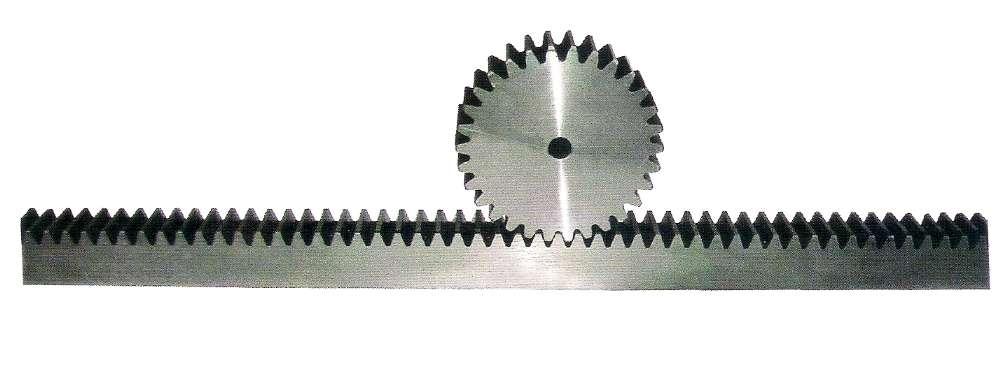

齒輪齒條加工方法：（1）滾齒（2）插齒（3）剃齒（4）磨齒（5）珩齒。
滾齒
用齒輪滾刀按展成法加工齒輪、蝸輪等的齒面。
在滾齒機上用齒輪滾刀加工齒輪的原理，相當于一對螺旋齒輪嚙合的原理。
滾刀實質上是一個螺旋角很大的螺旋齒輪，因為齒數很少(單頭滾刀齒數K=1)，牙齒又很長，可以繞軸線很多圈，所以成了一個螺旋升角很小的蝸桿——滾刀基本蝸桿。經過開槽和鏟齒后，這個蝸桿便成為具有切削刃和前、后角的齒輪滾刀了。
齒輪滾刀和被加工齒輪的展成運動，當滾刀旋轉時，相當于一個齒條在軸向移動，這個移動就相當于假想齒條與被加工齒輪的嚙合運動，因此滾刀和被加工齒輪之間有下列要求：
(1)滾刀的法向模數mn刀和法向齒形角αon刀應與被加工齒輪的相應參數相等。
(2)滾刀和被加工齒輪建議嚴格保持一對螺旋齒輪嚙合的運動關系，即：
式中n刀——滾刀每分鐘轉速；
n工——工件每分鐘轉速；
z工——工件的齒數；
K——滾刀的頭數。
